Профессиональный монтаж силовых трансформаторов
Завод выполняет монтаж силовых трансформаторов 0,4–330 кВ любой сложности. В портфеле типовых решений — установка масляных и сухих аппаратов серий ТМ, ТМГ, ТСЛ, ТСЗ, а также ввод в эксплуатацию нестандартных агрегатов мощностью до 250 МВА. Работы ведутся в строгом соответствии с ПУЭ, ПТЭЭП и заводскими технологическими картами.
Бригады оснащены такелажным оборудованием, приборами для контроля изоляции и маслохозяйством. Мы сопровождаем проекты от входного контроля на складе до подачи напряжения на вводы.
«Перед допуском к монтажу каждая бригада проходит инструктаж под роспись. Мы исключили „серые“ схемы установки: все работы нормированы, каждый этап фиксируется в актах скрытых работ. Только так обеспечивается ресурс трансформатора в 30 и более лет».
— Главный технолог завода
Какие трансформаторы монтируем

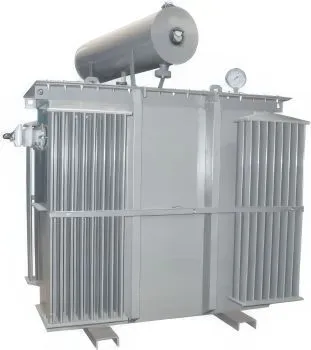

- Масляные силовые трансформаторы ТМ, ТД, ТРДН, ТДЦ, ТДТН — в радиаторных и гофрированных баках.
- Сухие силовые трансформаторы ТСЛ, ТСЗ, ТСЗГЛ — с литой изоляцией или защитным кожухом.
- Специальные исполнения: понижающие, для КТП, преобразовательные, с нестандартными массами и габаритами.
Структура монтажных работ
Базовый состав операций описан в таблице ниже. Последовательность может корректироваться по результатам входного контроля и требований проекта.
| Этап | Состав работ | Результат |
|---|---|---|
| 1 Этап | Входной контроль и разгрузка Состав работ | Акт осмотра, отсутствие дефектов Результат |
| 2 Этап | Ревизия активной части и бака Состав работ | Ведомость состояния изоляции Результат |
| 3 Этап | Монтаж навесного оборудования и вводов Состав работ | Собранная система охлаждения Результат |
| 4 Этап | Вакуумирование и заливка трансформаторного масла Состав работ | Протокол испытаний масла Результат |
| 5 Этап | Пусконаладочные испытания и фазировка Состав работ | Протокол ПНР, допуск к подаче напряжения Результат |
Монтаж и эксплуатация силовых трансформаторов
Правильный монтаж напрямую влияет на срок службы. Мы обеспечиваем условия, при которых монтаж и эксплуатация силовых трансформаторов становятся единым циклом: от первого включения до плановых ТО.
До подачи напряжения выполняются обязательные испытания согласно ПУЭ гл. 1.8: измерение сопротивления изоляции обмоток, проверка коэффициента трансформации, оценка качества масла, фазировка.
Требования при монтаже трансформатора
Установка выполняется на предварительно подготовленный фундамент с уклоном 1–1,5 % в сторону маслосборника. При монтаже контролируются:
- уровень масла по маслоуказателю;
- сопротивление заземления бака и нейтрали;
- работа переключающего устройства ПБВ / РПН;
- герметичность фланцевых соединений.
Часто задаваемые вопросы
Какие документы оформляются после монтажа?
Формируется полный пакет: акт монтажа силового трансформатора, акты скрытых работ, протоколы испытаний и измерений, ведомость дефектов (при наличии), акт приемки оборудования под наладку.
Можно ли смонтировать трансформатор без маслохозяйства?
Технически — да, если используется сухой трансформатор. Для масляных аппаратов маслохозяйство обязательно: требуется дегазация и вакуумная сушка масла.
Влияет ли тип бака на технологию монтажа?
Да. Аппараты в радиаторных баках требуют поэлементной сборки охлаждения. Гофрированные баки монтируются быстрее, но критичны к механическим воздействиям при такелаже.
Нормативная база
| Документ | Наименование | Область применения |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Требования к конструкции и испытаниям Область применения |
| ГОСТ 3484.1-88 Документ | Трансформаторы силовые. Методы испытаний Наименование | Объём и методики пусконаладки Область применения |
| ПУЭ 7-е изд. Документ | Правила устройства электроустановок Наименование | Монтаж, заземление, установка Область применения |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Допуск в эксплуатацию Область применения |
| ТУ 3411-001-XXXXXXX-XXXX Документ | Технические условия завода-изготовителя Наименование | Индивидуальные требования Область применения |
Заводские испытания и гарантии
Каждый смонтированный трансформатор проходит приёмо-сдаточные испытания в соответствии с ГОСТ 3484.1-88. Протоколы передаются заказчику вместе с исполнительной документацией.
Завод предоставляет гарантию на выполненные монтажные работы сроком 24 месяца с даты подписания акта приёмки. При соблюдении условий эксплуатации назначенный ресурс трансформатора составляет 30 лет.
«Наше конструкторское бюро закладывает в проект трёхкратный запас по электродинамической стойкости. При корректном монтаже эти параметры полностью реализуются в эксплуатации».
— Ведущий инженер-конструктор
