Когда на промышленной подстанции в Перми вышел из строя силовой трансформатор, выпуск продукции оказался под угрозой. К нам обратились с задачей в рекордные две недели изготовить и отгрузить ТМ-1000/10/0,4 с полным пакетом документов для Ростехнадзора. Несовместимость по габаритам, недостаточная документация или задержка на день — любой из этих факторов грозил штрафами и простоем цехов.
Реализованный проект: поставка трансформатора ТМ-1000/10/0,4 в Пермь
08 февраля 2021 года со склада завода отгружен силовой масляный трансформатор ТМ-1000/10/0,4 в адрес промышленного предприятия г. Перми. Оборудование изготовлено по ГОСТ 11677-85 и заводским ТУ, прошло полный цикл приёмо-сдаточных испытаний. Проект выполнен «под ключ»: от подбора номиналов до передачи полного комплекта документации.
Исходные данные и задача клиента
Заказчику требовалось заменить выработавший ресурс трансформатор на подстанции 10/0,4 кВ, обеспечивающей питание производственных цехов. Основные требования:
- жёсткие сроки – не более 14 дней до отгрузки;
- соответствие параметрам существующей ячейки и фундамента;
- наличие полного пакета документов для постановки на учёт в Ростехнадзоре;
- гарантийная поддержка на весь срок эксплуатации.
Особое внимание уделялось устойчивости к нагрузкам с преобладанием сварочного и вентиляционного оборудования. Инженеры завода подтвердили допустимость выбранного режима при условии соблюдения ПУЭ и ПТЭЭП.
«Трансформаторы серии ТМ 1000 кВА проверены многолетней эксплуатацией на объектах энергетики. При грамотном проектировании и соблюдении нагрузочных режимов ресурс бака и активной части превышает 30 лет. Заводская гарантия 5 лет — это наша инженерная уверенность в каждом отгруженном изделии».

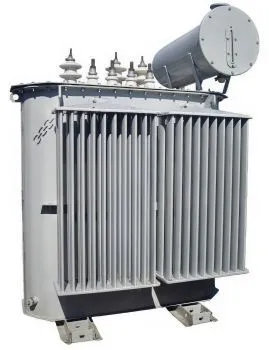

Технические характеристики поставленного трансформатора
Ниже приведены ключевые параметры оборудования, соответствующие опросному листу и нормам ГОСТ 11677-85. Изделие изготовлено в климатическом исполнении У1 по ГОСТ 15150-69.
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность Параметр | 1000 кВА Значение | Продолжительный режим S1 Примечание |
| Напряжение ВН Параметр | 10 кВ Значение | Ответвления ПБВ ±2×2,5% Примечание |
| Напряжение НН Параметр | 0,4 кВ Значение | Схема Y/Yн-0 Примечание |
| Напряжение КЗ Параметр | 5,7 % Значение | Приведено к 75°C Примечание |
| Потери ХХ / КЗ Параметр | 1,55 / 10,8 кВт Значение | По данным протокола № 214-Т Примечание |

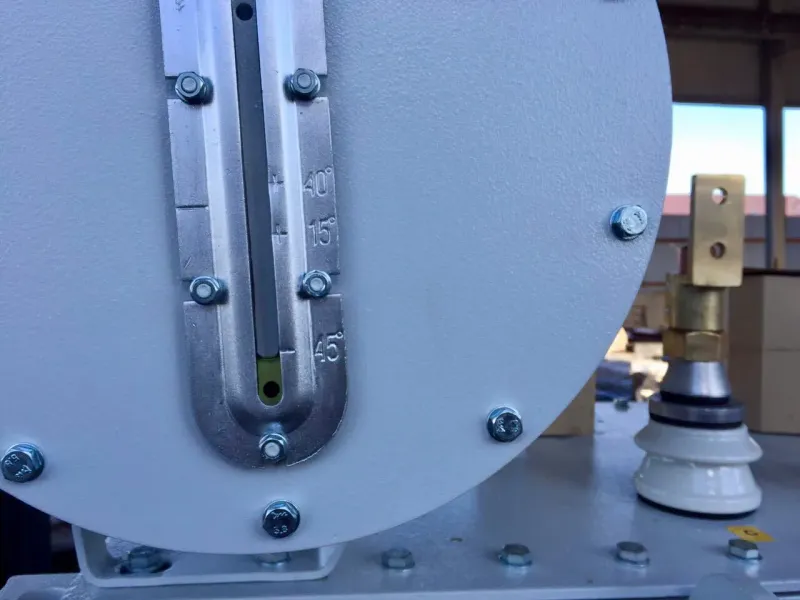

Трансформатор оснащён расширительным баком, термометром, маслоуказателем и выхлопной трубой. Масса масла — 520 кг, полная масса — 2750 кг. Габаритные размеры (Д×Ш×В) — 2180×1280×2480 мм. Подробные чертежи и установочные размеры приведены в паспорте изделия.
Состав поставки и документация
Оборудование отгружено единой партией. Комплект документов сформирован с учётом требований заказчика к регистрации в органах надзора.
| Документ | Кол-во | Назначение |
|---|---|---|
| Паспорт трансформатора Документ | 2 экз. Кол-во | Приёмо-сдаточные протоколы, схема Назначение |
| Руководство по эксплуатации Документ | 1 экз. Кол-во | Монтаж, ПНР, регламент ТО Назначение |
| Сертификат соответствия Документ | 1 экз. Кол-во | Обязательная сертификация ТР ТС 004/2011 Назначение |
| Товарная накладная ТОРГ-12 Документ | 2 экз. Кол-во | Бухгалтерский учёт Назначение |
Дополнительно передана ведомость ЗИП согласно заказной спецификации. Вся документация оформлена в соответствии с нормами делопроизводства и заверена печатью завода-изготовителя.
«Полный пакет документов при отгрузке — это не опция, а стандарт завода. Мы исключаем ситуации, когда клиент вынужден дозапрашивать схемы или акты испытаний после поставки. Инженерная прозрачность — основа доверия».
Нормативная база проекта
При производстве, испытаниях и приёмке трансформатора использовались следующие нормативные документы:
| Документ | Наименование | Область применения |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Конструкция, параметры, испытания Область применения |
| ПУЭ 7-е изд. Документ | Правила устройства электроустановок Наименование | Выбор, монтаж, защита Область применения |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Эксплуатация, техобслуживание Область применения |
| ГОСТ 15150-69 Документ | Машины, приборы и другие технические изделия. Исполнения для различных климатических районов Наименование | Климатическое исполнение У1 Область применения |
| ТУ 3411-001-XXXXXXX-2020 Документ | Технические условия завода-изготовителя Наименование | Уточнённые требования к сборке и испытаниям Область применения |
Часто задаваемые вопросы по серии ТМ-1000
Ниже приведены ответы на типовые запросы, поступающие в проектный отдел завода:
- Допускается ли параллельная работа двух ТМ-1000? Да, при условии равенства напряжений КЗ (допуск ±10%), одинаковых групп соединения и фазировки согласно ПУЭ п. 1.7.8.
- Какой уровень шума? Согласно ГОСТ 11677-85 корректированный уровень звуковой мощности не превышает 72 дБ(А) на расстоянии 1 м. Для установки в цеху достаточно штатных виброизолирующих прокладок.
- Можно ли заказать трансформатор с гофрированным баком? Завод выпускает данную серию как в радиаторном, так и в гофрированном исполнении. В проекте поставлен радиаторный бак — оптимален для интенсивного теплосъёма при циклических нагрузках.
- Как часто нужно проводить техобслуживание? ПТЭЭП предписывают осмотр без отключения 1 раз в 6 месяцев, текущий ремонт — по результатам тепловизионного контроля и анализа масла.
Отгрузка выполнена 08.02.2021 автомобильным транспортом до склада заказчика в Перми. Монтаж и пусконаладка проведены силами подрядчика клиента при удалённой инженерной поддержке завода. Трансформатор успешно введён в работу и по состоянию на 2025 год эксплуатируется без замечаний.
Аналогичные решения могут быть предложены для вашего объекта. Для расчёта варианта исполнения и сроков поставки свяжитесь с инженером проектного отдела.
